广播级单路高标清H.264/Mpeg2编码器
产品简介：

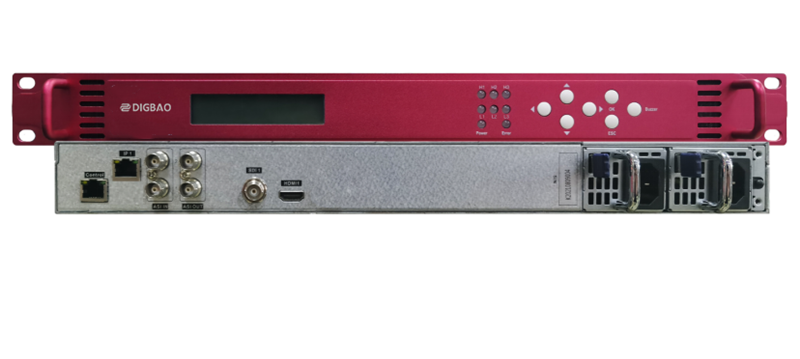

HKD3301是一款单路广播级专业H.264/MPEG-2编码器，本设备支持HD-SDI/SD-SDI/HDMI信号输入，输入2路ASI、输出2路ASI+千兆IP输入输出数据。
产品特点：
v 支持视频：单路HD/SD-SDI/HDMI
v 支持音频：HD/SD-SDI嵌入音频、HDMI嵌入音频
v 支持编码格式：H.264/MPEG-2
v 支持CBR/VBR两种码率格式
v 支持高清输入，标清节目输出(带下变换功能）
v 复用双输入：输入2路ASI
v 复用后双输出：复用输出2路ASI
v 支持“高清”LOGO叠加。
v IP输入：1个千兆RJ45接口输入组播IP流
v IP输出：复用后输出组播流IP，设备具备2个RJ45千兆输出口
v 支持LED液晶显示/按键操作、网络播放器（Web)
v 插拔双电源（支持蜂鸣报警）
v 应用环境：电视台高标清同播
产品参数：
参数 | 典型值 |
基本信息 |
编码格式 | H.264/MPEG-2 |
输入信号 | 单路HD/SD-SDI/HDMI、2路ASI、1个千兆IP输入接口 |
输出信号 | ASI/IP |
前面板 |
液晶显示 | 2行·24字符型液晶屏显示 |
6个控制按键 | 左、上、下、右、确认、退出 |
发光二极管显示 | 1个电源指示、1个ASI输入状态指示和1个编码器工作状态显示 |
后面板 |
编码信号输入 | SDI、HDMI接口 |
TS/IP | 2个千兆网格输出接口 |
ETHERNET | 10/100M/1000M接口,用于网络管理控制 |
电源 | 交流90~260V,50Hz/60Hz 冗余双电源 |
DVB-ASI串行数据输入 |
接口 | 75欧姆,BNC接口 |
数据模式 | Byte、Burst自适应 |
包长 | 188、204自适应 |
DVB-ASI串行数据输出 |
接口 | 75欧姆 BNC接口 |
数据传输率 | 270Mb/s |
数据模式 | 字节（Byte）模式 |
包长 | 188、204 可选 |
信号电平 | 800mV±80mV |
其他 |
净重 | 3Kg |
额定功率 | 15W |
运行温度 | 0~40℃ |
储存温度 | -20~70℃ |
湿度 | ＜85% |
尺寸 | 19英寸1U机箱485*350*44mm(长度加上了耳朵的长度) |
